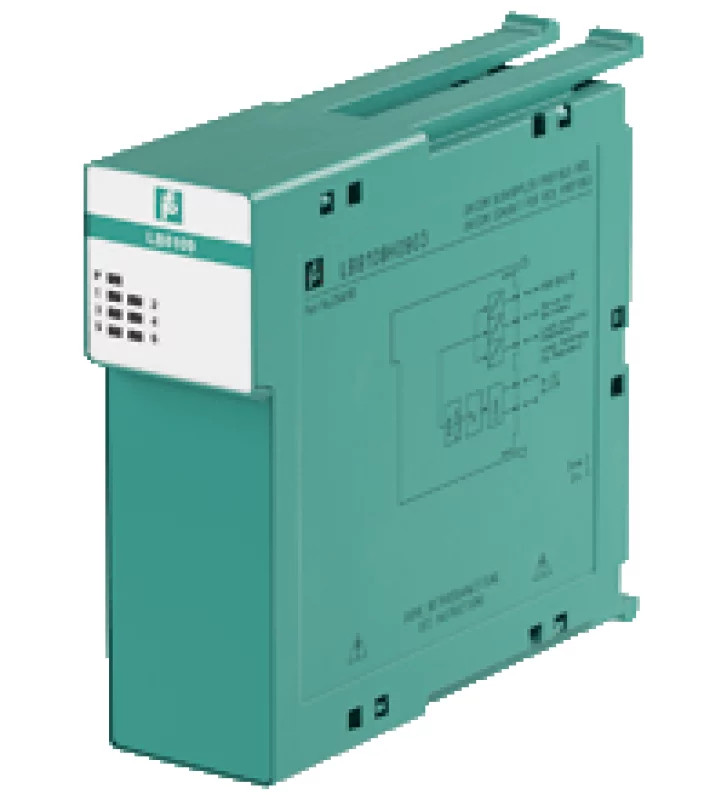

LB8107H0706

Техническое описание LB8107H0706 Поставка соединение объединительная шина Номинальное напряжение 5 В постоянного тока, только в связи с источниками питания LB9 *** Потребляемая мощность 2 Вт Интерфейс полевой шины Тип полевой шины MODBUS RTU MODBUS RTU соединение 9-контактный разъем Sub-D через объединительную плату Скорость передачи Максимум. 38,4 кБит / с Количество станций на шину Максимум. 245 (MODBUS), макс. 119 (служебная шина) Количество каналов на станцию Максимум. 80 аналоговый, макс. 184 цифровой (стандартная конфигурация) Количество станций на сегмент шины Максимум. 31 (стандарт RS-485) Количество повторителей между Master и Slave Максимум. 3 Поддерживаемые модули ввода / вывода все модули ввода / вывода LB Длина шины Максимум. 1200 м (FOL, 38,4 кБд),  макс. 1200 м (медный кабель, 38,4 кБд) FOL (волоконно-оптическая линия связи) требуется дополнительное оборудование адресация через конфигурационное программное обеспечение Адрес MODBUS стандартное соответствие  (заводская стандартная установка: 126) Адрес сервисной шины Максимум. 119, адрес резервирования = базовый + 128 (автоматический) Связь HART через служебную шину Внутренняя шина соединение объединительная шина избыточность через объединительную плату Индикаторы / настройки Светодиодный индикатор Светодиод 1 (источник питания): Вкл = работа, быстрая вспышка =  светодиод холодного запуска 2 (коллективный аварийный сигнал): Вкл = внутренняя неисправность, мигает = нет Подключение по протоколу Modbus RTU  3 (шина состояния процесса): мигает = активный канал приема Modbus  4 (служебная шина состояния): мигает = активен активный канал приема служебной шины  5 (рабочий режим): мигает 1 (соотношение 1: 1) = активен, нормальный режим работы; мигание 2 (соотношение 7: 1) = активное, симуляция  Светодиод 6 (шина состояния): мигает = активен активный ответный канал канала Modbus  7 (сервисная шина состояния): мигает = активный ответный канал шины обслуживания Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1 Соответствие Электромагнитная совместимость NE 21 Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Температура хранения -25 ... 85 ° C (-13 ... 185 ° F) Ударопрочность ударный тип I, длительность удара 11 мс, амплитуда удара 15 г, количество ударов 18 Виброустойчивость диапазон частот 10 ... 150 Гц; частота перехода: 57,56 Гц, амплитуда / ускорение ± 0,075 мм / 1 г; 10 циклов  диапазон частот 5 ... 100 Гц; частота перехода: 13,2 Гц амплитуда / ускорение ± 1 мм / 0,7 г; 90 минут при каждом резонансе Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Степень защиты IP20 (модуль), установленный на объединительной панели соединение через объединительную плату Вес 120 гр. Габаритные размеры 32,5 х 100 х 102 мм
