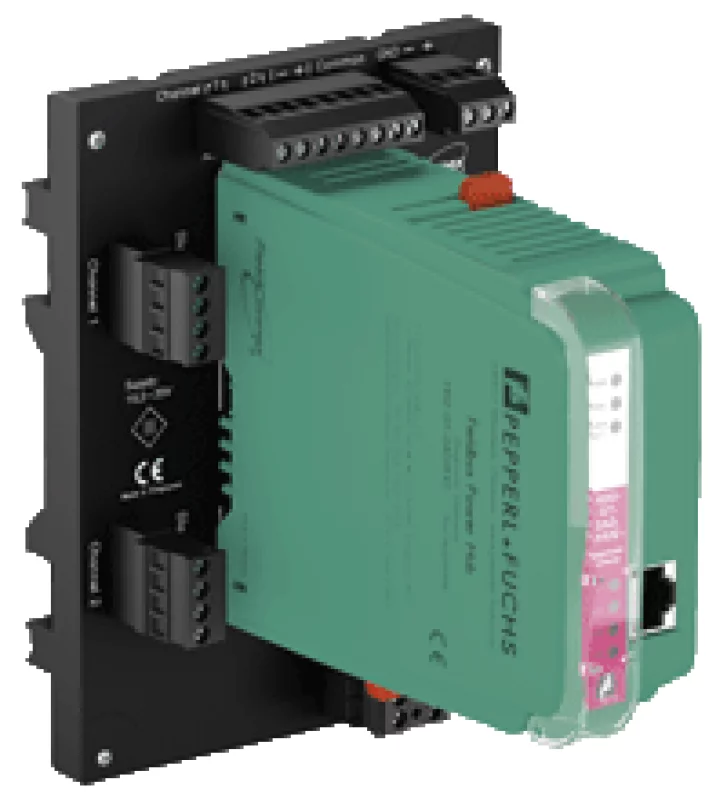

Диагностический шлюз KT-MB-GT2AD.FF

Техническое описание KT-MB-GT2AD.FF Основные Характеристики Проектирование / монтаж Основанная на материнской плате Поставка Номинальное напряжение 19.2 ... 35 В DC SELV / PELV Номинальный ток 120 ... 70 мА Рассеяние мощности Максимум. 2,5 Вт Интерфейс полевой шины Тип полевой шины FOUNDATION Fieldbus Профиль физического слоя тип профиля 114 Версия ITK 6 Реализация блок ресурсов1x  функциональный блок RS4x MDI, 1x MDO, 1x MAI, 1x  блок преобразователя DI16x ADM TB, 1x IO TB Обновление прошивки Ethernet полярность чувствительным к полярности Номинальное напряжение 9 ... 35 V SELV / PELV Номинальный ток 0 мА Интерфейс Ethernet порт 100 BASE-TX протокол TCP / IP и UDP / IP Сервисы ICMP, DHCP, AutoIP, HTTP Тип соединения Разъем RJ-45, 8-контактный Скорость передачи 100 Мбит / с Диагностическая шина Количество диагностических шин 2 Количество диагностических модулей / каналов 31 Использование интерфейса Ethernet, 8 Использование интерфейса полевой шины прекращение интегрированный Длина кабеля / канал 30 м Индикаторы / эксплуатационные средства Светодиодная ERR красный: неисправность оборудования Светодиод PWR зеленый: включить LINK / ACT желтый CH1, CH2 желтый: активность диагностической шины Выходы Выход I аварийный выход диагностический шинный канал 1, беспотенциальный контакт, контакт NC напряжение 50 В постоянного тока Текущий Максимум. 1 A Выход II аварийный выход диагностический шинный канал 2, беспотенциальный контакт, контакт NC напряжение 50 В постоянного тока Текущий Максимум. 1 A Результат III общий аварийный сигнал, беспотенциальный контакт, контакт NC напряжение 50 В постоянного тока Текущий Максимум. 1 A Гальваническая изоляция Все цепи / FE функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф. Выход I, II / другие цепи функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 250 В эфф. Ethernet / Питание функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф. Ethernet / другие схемы функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф. Fieldbus / другие схемы функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф. Диагностическая шина / другие цепи функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф. Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 Низкое напряжение Директива 73/23 / EEC EN 61010 Стандартное соответствие Гальваническая изоляция IEC 62103 Электромагнитная совместимость NE 21 Степень защиты IEC 60529 Стандарт полевой шины IEC 61158-2 Климатические условия DIN IEC 721 Ударопрочность EN 60068-2-27 Виброустойчивость EN 60068-2-6 Ethernet IEEE 802.3 Условия окружающей среды Температура окружающей среды -40 ... 60 ° C (-40 ... 140 ° F) взрывоопасная зона  -40 ... 70 ° C (-40 ... 158 ° F) безопасная зона горизонтальная установка на DIN-рейку Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) Относительная влажность <95% без конденсации Ударопрочность 15 г 11 мс Виброустойчивость 1 г, 10 ... 150 Гц Степень загрязнения Максимум. 2, согласно IEC 60664 Устойчивость к коррозии соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Материал корпуса Поликарбонат Ширина корпуса см. размеры Высота корпуса см. размеры Глубина заполнения см. размеры Степень защиты IP20 Вес 470 гр. монтаж Монтаж на DIN-рейку
