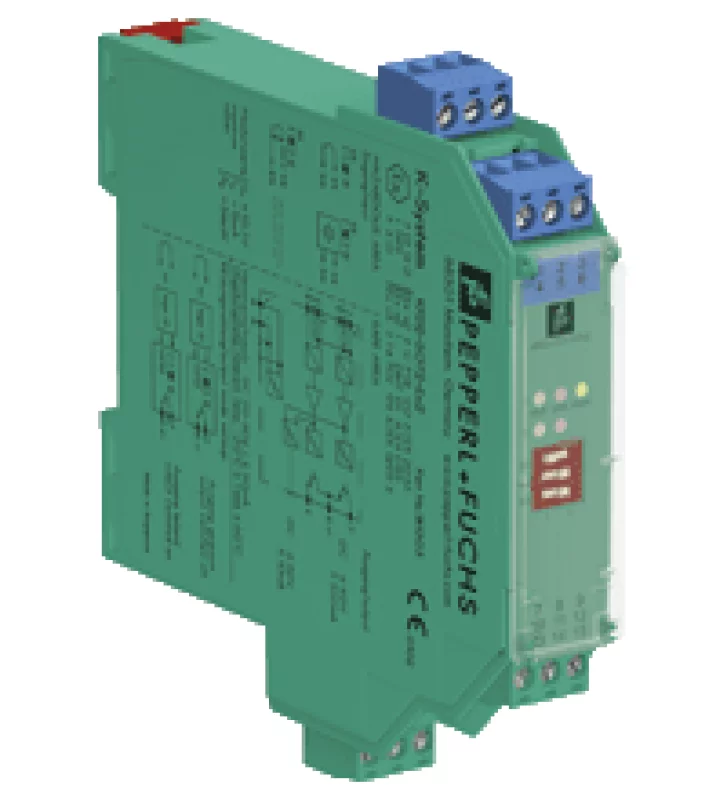

Усилитель переключателя KFD2-ST2-Ex2

Технические данные KFD2-ST2-Ex2 Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Power Rail или клеммы 14+, 15- Номинальное напряжение 20 ... 30 В постоянного тока пульсация ≤ 10 % Номинальный ток 50 50 мА вход Соединительная сторона полевая сторона соединение клеммы 1+, 2+, 3-; 4+, 5+, 6- Номинальные значения соотв. по EN 60947-5-6 (NAMUR) Напряжение разомкнутой цепи / ток короткого замыкания ок. 8 В постоянного тока / прибл. 8 мА Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА Обнаружение сбоя линии обрыв I ≤ 0,1 мА, короткое замыкание I> 6 мА Вывод Соединительная сторона контрольная сторона соединение выход I: клеммы 7+; выход II: клеммы 9+ Уровень сигнала 1-сигнал: (L +) - 3,5 В (100 мА, защита от короткого замыкания)  0-сигнал: выключен (ток неактивного ≤ 10 мкА) Выход I, II сигнал; электронный выход, активный Коллективное сообщение об ошибке Силовая передача Характеристики переноса Частота переключения ≤ 5 kHz Гальваническая изоляция Ввод / вход недоступен Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Гальваническая изоляция IEC 62103: 2003 Электромагнитная совместимость NE 21:2004 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 150 гр. Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
