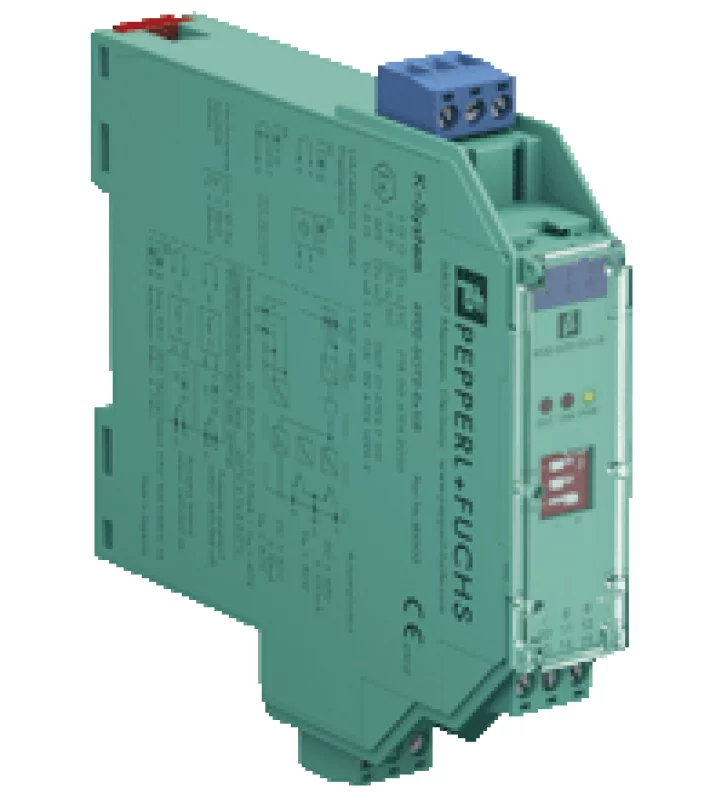

Усилитель переключателя KFD2-SOT2-Ex1.LB

Технические данные KFD2-SOT2-Ex1.LB Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Power Rail или клеммы 14+, 15- Номинальное напряжение 20 ... 30 В постоянного тока пульсация ≤ 10% Номинальный ток ≤ 50 мА вход Соединительная сторона полевая сторона соединение клеммы 1+, 2+, 3- Номинальные значения соотв. согласно EN 60947-5-6 (NAMUR), см. описание системы для электрических данных Напряжение разомкнутой цепи / ток короткого замыкания ок. 8 В постоянного тока / прибл. 8 мА Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА Обнаружение сбоя линии обрыв I ≤ 0,1 мА, короткое замыкание I> 6 мА Вывод Соединительная сторона контрольная сторона соединение выход I: клеммы 7, 8; выход II: клеммы 8, 9 Уровень сигнала 1-сигнал: напряжение переключения - 2,5 В макс. при коммутируемом токе 10 мА или макс. 3 В. при 100 мА Ток переключения  0-сигнал: выключен (ток отключения ≤ 10 мкА) Выход I сигнал, пассивный электронный выход Выход II сигнал или сообщение об ошибке; пассивный транзисторный выход Коллективное сообщение об ошибке Силовая передача Характеристики переноса Частота переключения ≤ 5 кГц Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Гальваническая изоляция IEC 62103: 2003 Электромагнитная совместимость NE 21: 2004 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 150 гр Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
