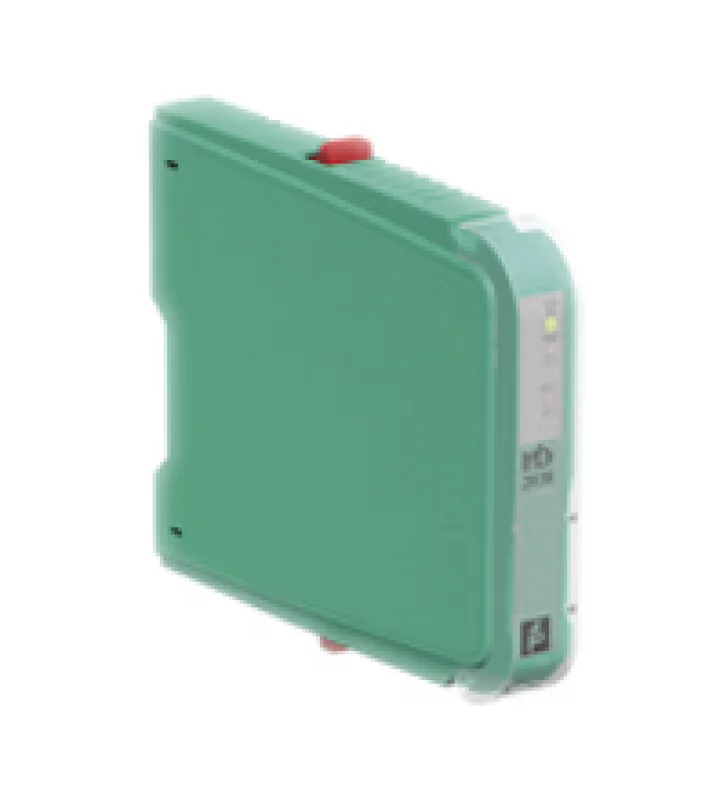

Выходной формирователь HiD2036

Техническое описание HiD2036 Основные Характеристики Тип сигнала Аналоговый вход / аналоговый выход Поставка соединение через входные клеммы Номинальное напряжение 6 ... 30 В пост. Тока, защита от обратной полярности Рассеяние мощности 0,7 Вт при 40 мА, 24 В (на канал) Цепь управления соединение SL1: 8a (+), 7a (-); 10a (+), 9a (-) Потребляемый ток <0,6 мА при 24 В и разомкнутой цепи Текущий 1,5 ... 50 мА, с питанием от контура Уровень сигнала падение напряжения 9,6 В при 20 мА и нагрузке 500 Ом (4 В при 4 мА) Полевая схема соединение SL2: 5a (+), 5b (-); 1a (+), 1b (-) Характеристики для детекторов пожара и дыма  U out = (U in - 1,6) - (0,4 x I out ) 6 V <U в <25 V  U out = (25 - 1,6) - (0,4 x I out ) 25 V <U в < 30 В нагрузка 0 ... 750 Ом для приложений I / P сигнал 1,5 ... 50 мА для пожарных и дымовых извещателей  4 ... 20 мА при нагрузке макс. 750 Ом для приложений I / P пульсация Максимум. 150 мкА от пика до пика для приложений I / P Время отклика 50 мс, изменение с шагом 10 ... 90% для приложений I / P Характеристики переноса точность <± 0,1% от полной шкалы (диапазон 4 ... 20 мА) Влияние температуры <± 0,01% / К Точность повторения <± 300 мкА, 6 В <U в <25 В / 1,5 мА <I out <50 мА Влияние нагрузки <± 0,3% от значения полной шкалы от 0 ... 750 Ом линейность <± 0,1% от полной шкалы (диапазон 4 ... 20 мА) Индикаторы / настройки этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2004/108 / EC EN 61326-1: 2006 Соответствие Электромагнитная совместимость NE 21: 2006  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 Вес 140 гр. Габаритные размеры 18 x 106 x 128 мм  монтаж на терминальной плате
